План розеток у квартирі до ремонту: креслення, яке електрик прочитає без пояснень
План розеток у квартирі зазвичай малюють маркером на стіні за день до штроб — і потім роками тягнуть подовжувач до ліжка. FUTURIO Home робить навпаки: розетки, вимикачі й виводи ставляться від меблів, які ви вже розмістили, і потрапляють на окремі аркуші з прив’язками в міліметрах.
Головна ідея проста: електрика залежить від меблів, а не навпаки. Ліжко визначає, де будуть приліжкові вимикачі, телевізор — де розетка й вивід, кухня — де розетки над стільницею. А оскільки 3D-сцена й креслення беруть координати з одного джерела, точка на стіні і точка на аркуші — одна й та сама.
Чотири аркуші замість одного хаосу

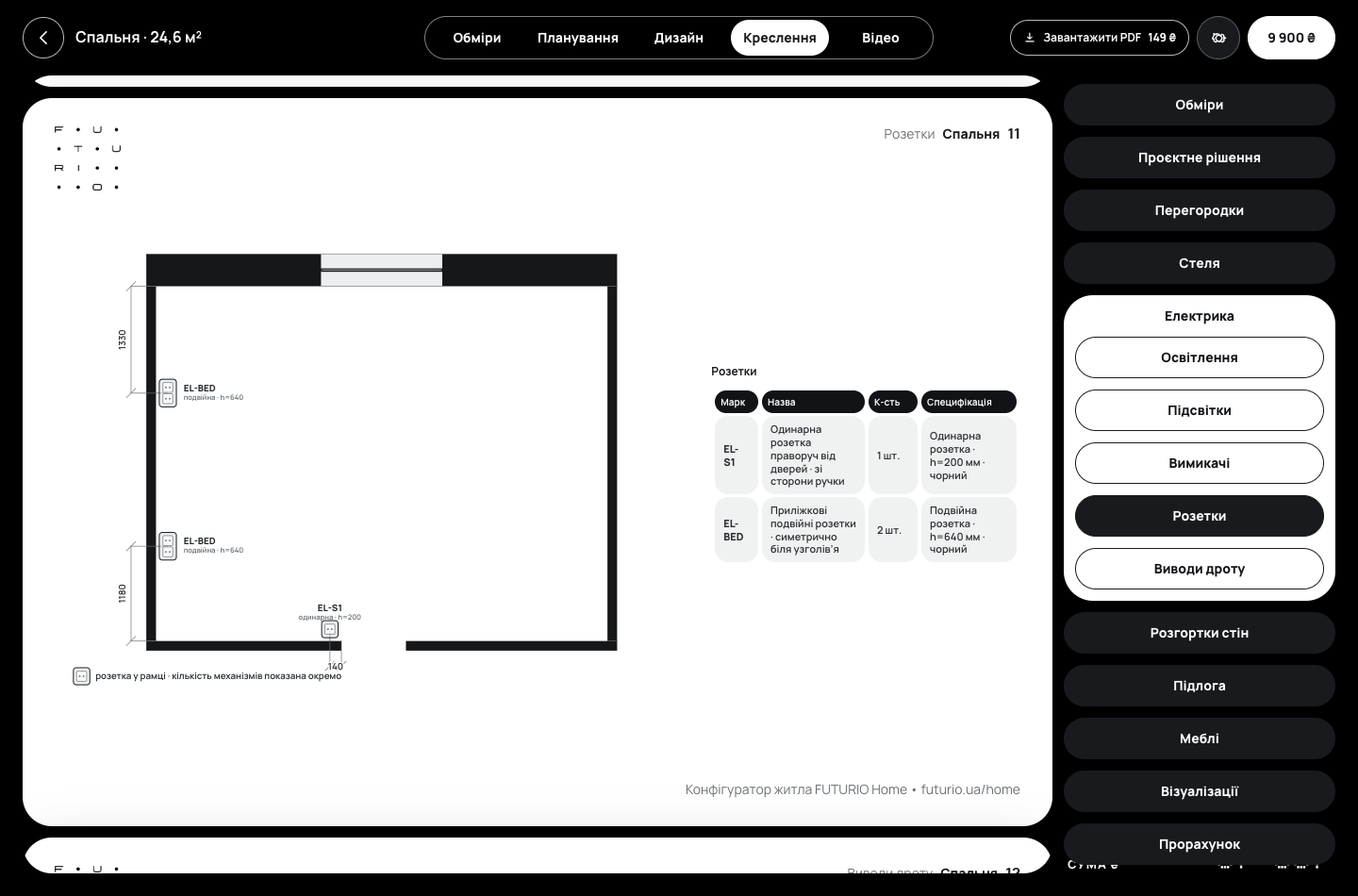

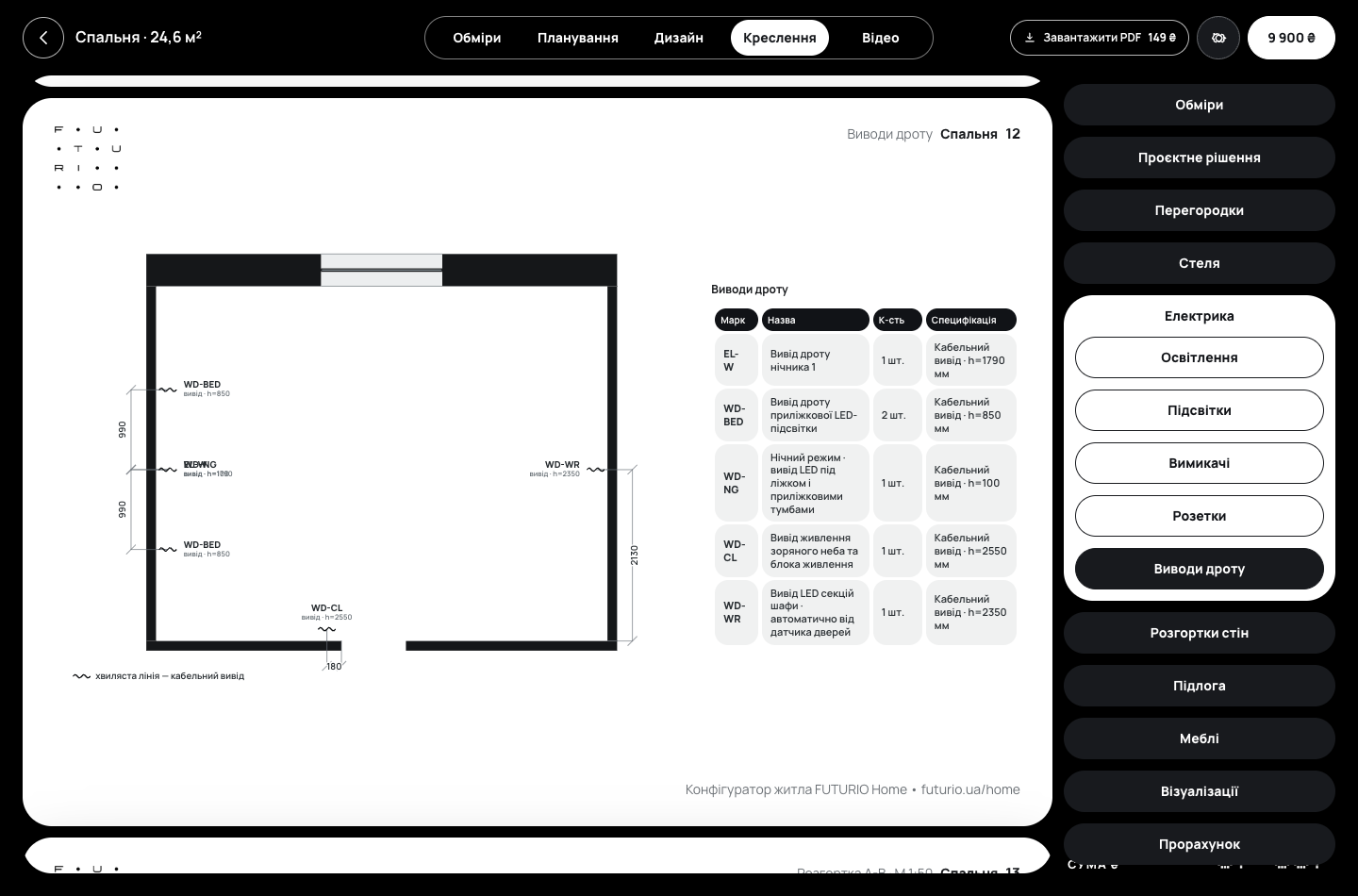

Пакет креслень розводить електрику по окремих аркушах: освітлення, підсвітки, вимикачі, розетки і виводи дроту. Кожен аркуш відповідає на одне питання, має таблицю з маркуванням, кількістю й висотою, і електрику не треба вгадувати, що означає кружечок біля вікна.
Точки беруться з планування: вимикач і розетка біля дверей, керування біля ліжка, розетка й вивід біля телевізора чи проєктора, вивід під кондиціонер, стельове світло, нічник, аудіо, мотор штор. Якщо двері стоять на стіні нестандартного контуру, вимикач прив’язується до неї тією самою математикою.
Електрик отримує не «десь тут», а відстань у міліметрах від кута.
Групи світла: хто чим керує
Home розкладає освітлення на групи. L1 — стельове світло: зоряне небо, місячне сяйво чи інший обраний тип. L2 — два приліжкові світильники й нічник з окремим керуванням біля ліжка. L3 — нічний режим: ліжко, тумби, стіл і цоколь шафи з прохідним керуванням. L4 — електроштори, якщо ви їх увімкнули.

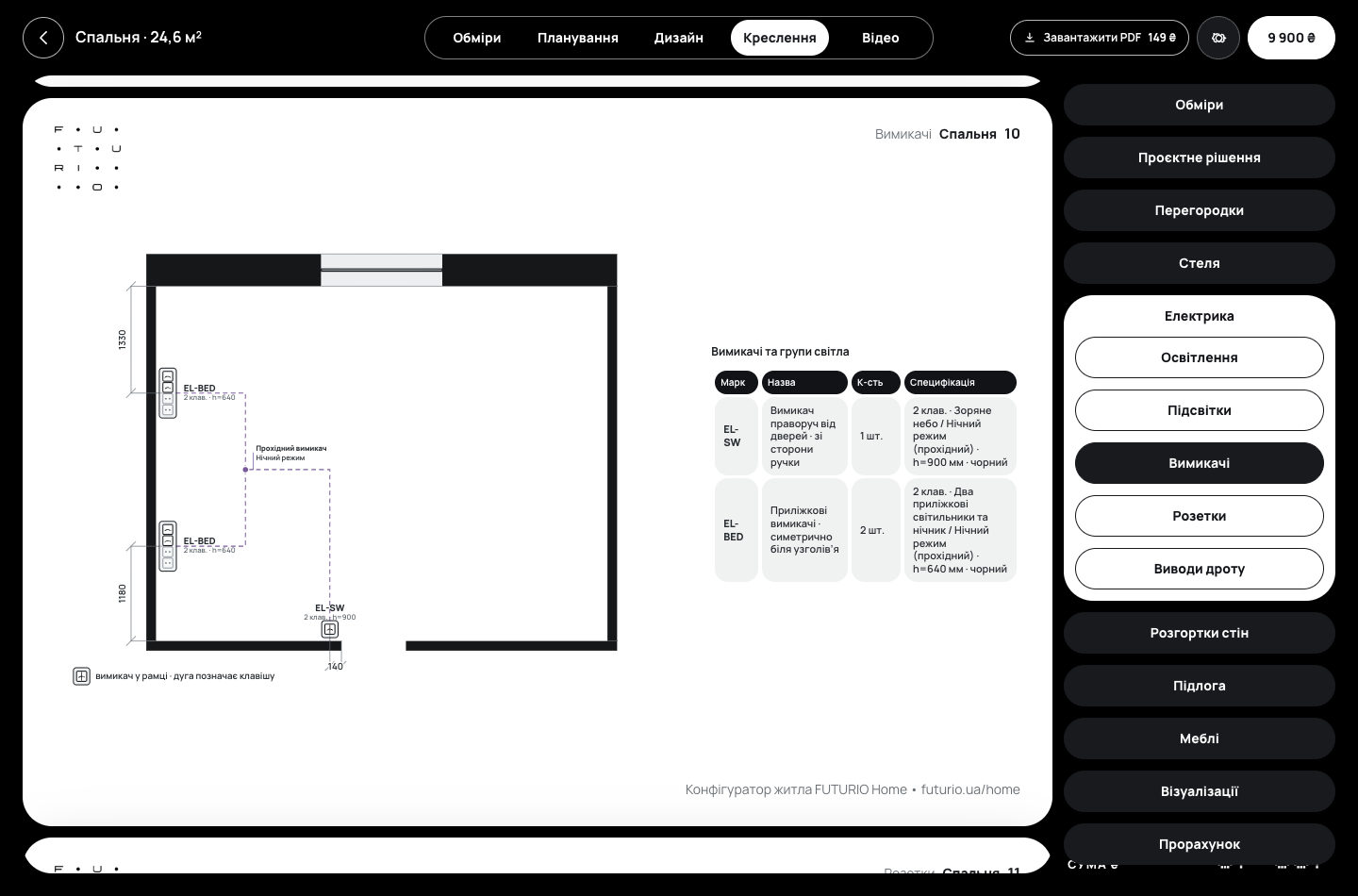

На аркуші вимикачів видно, яка клавіша яку групу вмикає. Це саме та розмова, яку краще провести до штроб: чи потрібен прохідний вимикач біля дверей і біля ліжка, чи вистачить одного. Групи з’являються лише тоді, коли для них є меблі, — без ліжка не буде й L2.
Вирішіть сценарії світла до ремонту — після штукатурки це вже дорого.
Розетки над стільницею — не впритул до води
На кухні розетки над стільницею ставляться автоматично на висоті 1080 мм по центру і не ближче ніж 300 мм від мийки та від варильної поверхні. Це конфігураторне правило, закладене в код, а не побажання дизайнера.
Для вас це означає менше суперечок із майстром на об’єкті: відстані вже на кресленні. Але фінальні рішення щодо груп, перерізів і захисту приймає електрик за чинними нормами — Home показує, де точки, а не проєктує щиток.
Висоти й відступи на кухні вже пораховані — лишається їх затвердити.
Як передати це електрику
Відкрийте пакет креслень і пройдіться аркушами разом: розетки, вимикачі, виводи, підсвітка. Кожна точка має прив’язку, тож їх можна перенести на стіну рулеткою й рівнем. Змінили розстановку меблів — точки переїдуть разом із ними, і аркуш оновиться.
Перед штробленням перевірте на місці приховані комунікації та фактичні розміри стін. Home відтворює ваш проєкт, а не сканує стіни: якщо обміри неточні, неточними будуть і прив’язки.
Спершу зафіксуйте меблі, потім електрику — і тільки тоді кличте штроборіз.
Вердикт: електрика, яка йде від життя, а не від стіни
Найкраща ідея тут — порядок: спершу меблі, потім розетки. Завдяки цьому точки стоять там, де ви справді заряджатимете телефон чи вмикатимете нічник, а на аркушах — з прив’язками й висотами, які електрик перенесе на стіну без жодного «а як ви хотіли?».
Home не проєктує щиток, не рахує навантаження і не знає, що ховається у ваших стінах. Це креслення розташування, а не повний електропроєкт. Але саме розташування найчастіше й шкодують, коли штукатурка вже висохла.
Зафіксуйте меблі й світлові сценарії до штроб — це найдешевший момент змінити думку.
